Pengukur Aliran Saluran Terbuka BQ-OCFM

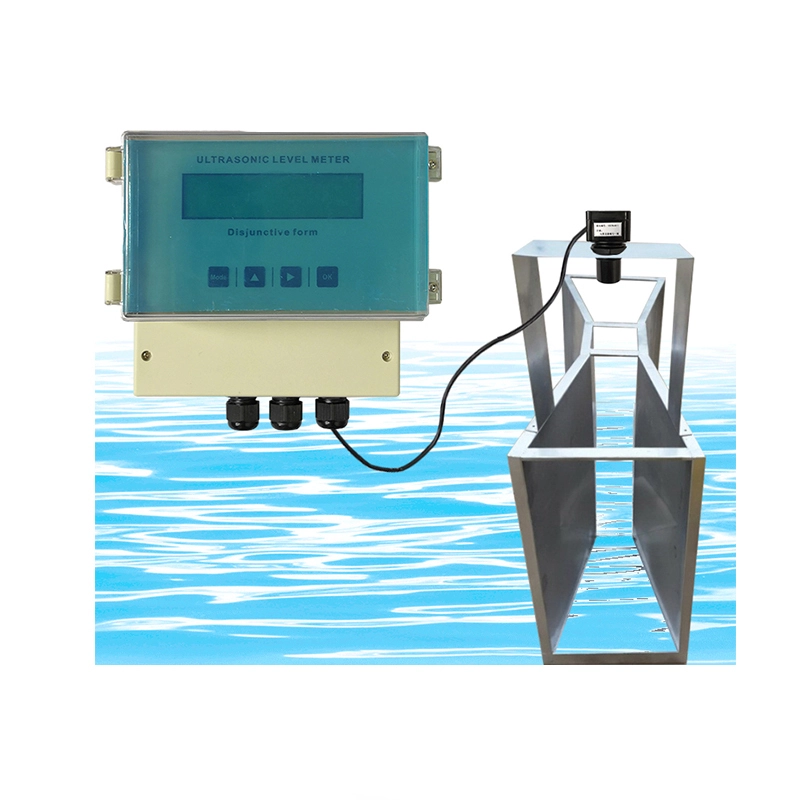

BQ-OCFM OPEN CHANNEL FLOW METER
Prinsip Pengukur Aliran Saluran Terbuka BQ-OCFM
Besaran fisis yang diukur langsung dengan flow meter saluran terbuka adalah ketinggian cairan. Bendung pengukur air akan dipasang pada saluran terbuka untuk mengukur debit air. Bendung pengukur air mengubah laju aliran di saluran terbuka menjadi tinggi muka air. Meteran mengukur tinggi muka air dalam tangki air, lalu menghitung laju aliran sesaat sesuai dengan hubungan antara ketinggian air dan laju aliran tangki air yang bersangkutan.
Penerapan flow meter saluran terbuka: Digunakan bersama dengan talang air untuk mengukur aliran air pada saluran terbuka. Hal ini terutama digunakan untuk mengukur laju aliran pelabuhan pembuangan limbah dan saluran pembuangan perkotaan di pabrik limbah dan unit cairan perusahaan.
TECHNICAL PARAMETERS
Produk produk | Pengukur Aliran Saluran Terbuka BQ-OCFM |
Laju aliran | 0,1L/Detik~ 10m3/Detik |
Tampilan layar | Desimal 12 digit, otomatis dihapus setelah akumulasi penuh |
Akurasi aliran | ±(1~3)%(menurut bendungan pengukur air) |
tingkat maksimal | 3 Meter |
Akurasi tingkat | ±0,3%(dalam 3 meter) |
Resolusi | 1 Mm semua |
Keluaran
| 4-20mA |
Komunikasi | Modbus RS485 |
keluaran relai | (1 ~ 4) jalan (bila perlu harap informasikan saat memesan) |
Daya listrik | VAC: 220V 50HZ atau VDC (12-36) V 3W |
