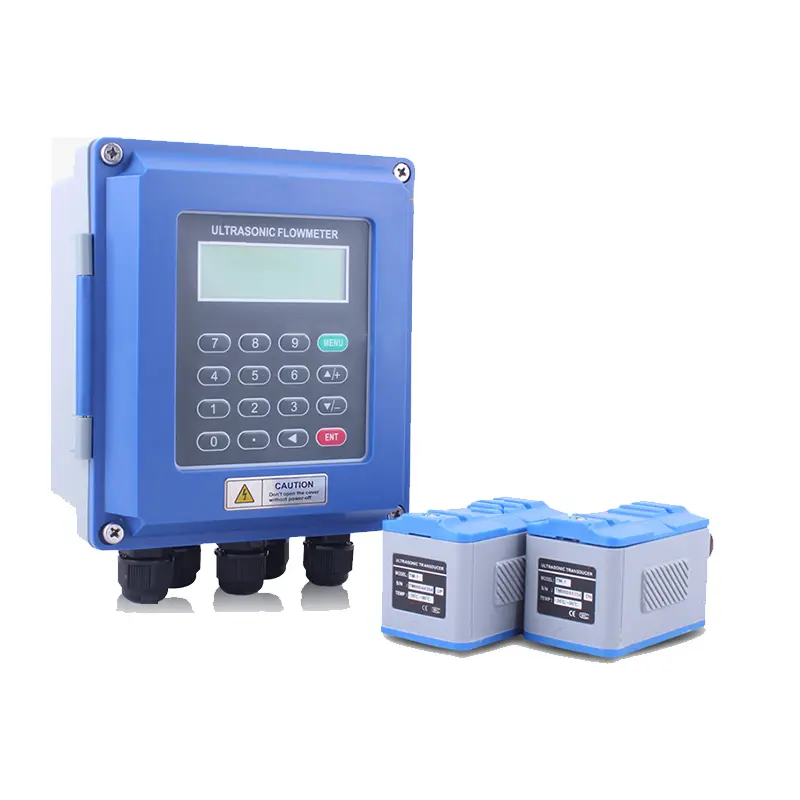

Pengukur Aliran Ultrasonik Terpasang di Dinding BQ-ULF-100W
BQ-ULF-100W
WALL MOUNTED
ULTRASONIC FLOW METER
Pengukur aliran ultrasonik yang dipasang di dinding BQ-ULF-100W dirancang untuk mengukur kecepatan fluida cairan dalam saluran tertutup. Transduser adalah jenis penjepit non-kontak, yang akan memberikan manfaat pengoperasian non-kotor dan pemasangan yang mudah. Pengukur aliran ultrasonik yang dipasang di dinding menggunakan dua transduser aliran ultrasonik yang berfungsi sebagai pemancar dan penerima aliran ultrasonik. Transduser dijepit di bagian luar pipa tertutup pada jarak tertentu satu sama lain. Transduser dapat dipasang pada metode V dimana suara melintasi pipa sebanyak dua kali, atau metode W dimana suara melintasi pipa sebanyak empat kali, atau pada metode Z dimana transduser dipasang pada sisi berlawanan dari pipa dan suara melintasi pipa satu kali. Pemilihan metode pemasangan ini bergantung pada karakteristik pipa dan cairan. Pengukur aliran beroperasi dengan mentransmisikan dan menerima semburan energi suara termodulasi frekuensi secara bergantian antara dua transduser dan mengukur waktu transit yang diperlukan suara untuk merambat di antara dua transduser aliran ultrasonik.
TECHNICAL PARAMETERS
Produk produk | Pengukur Aliran Ultrasonik Terpasang di Dinding BQ-ULF-100W |
| Ukuran pipa | 15mm-6000mm |
Linearitas | 0.5% |
| Pengulangan | Lebih baik dari 0,2% |
Akurasi | Lebih baik dari ±1% |
| Daya listrik | AC220V atau DC24V; Konsumsi Kurang dari 1,5W |
Akurasi | Lebih baik dari ±1% |
Keluaran | Keluaran analog: keluaran arus 4-20mA atau 0-20mA. Impedansi 0∼1k. Akurasi 0,1% |
Keluaran Oktober: Sinyal frekuensi (1~9999HZ) | |
Output relai: lebih dari 20 sinyal sumber (tidak ada sinyal, aliran balik, dll.) | |
Komunikasi: RS485 Modbus RTU | |
|
Cairan
| Jenis Cairan: Air, air laut, limbah industri, asam & cairan alkali, alkohol, bir, semua jenis minyak yang dapat mengirimkan cairan seragam tunggal ultrasonik |
| Suhu: Standar: -30˚C - 90˚C ,Suhu tinggi：-30˚C - 160˚C | |
| Kekeruhan: Kurang dari 10000ppm, dengan sedikit gelembung | |
| Arah Aliran | Pengukuran dua arah, pengukuran aliran bersih/panas |
SELECTION OF ULTRASONIC FLOW SENSOR
Jenis barang |
Spesifikasi Produk
|
Model
| Ukuran Pipa Terukur | Suhu kerja | Dimensi produk |
Standar Sensor tri-penjepit |
Kecil sekali
|
TS-2
| DN15 - DN100 | -30 ℃~90 ℃ | 45*25*32Mm semua |
| Tengah | TM-1 | DN50 - DN700 | -30 ℃~90 ℃ | 64*39*44Mm semua | |
| Besar sekali | TL-1 | DN300 - DN6000 | -30 ℃~90 ℃ | 97*54*53Mm semua | |
Suhu Tinggi Sensor tri-penjepit | Suhu tinggi/Kecil |
TS-2-HT
| DN15 - DN100 | -30 ℃ ~160 ℃ | 45*25*32Mm semua |
| Suhu tinggi/ Tengah | TM-1 -HT | DN50 - DN700 | -30 ℃ ~160 ℃ | 64*39*44Mm semua | |
| Suhu tinggi/ Besar sekali | TL-1 -HT | DN300 - DN6000 | -30 ℃ ~160 ℃ | 97*54*53Mm semua | |
Kereta Api Tri-c Sensor lampu |
Jalur kereta api/Kecil
| HS | DN15 - DN100 | -30 ℃~90 ℃ | 318*59*85Mm semua |
| Kereta Api/ Tengah | HM | DN50 - DN300 | -30 ℃~90 ℃ | 568*59*85Mm semua | |
| Kereta Api/ Diperpanjang | EB-1 | DN300 - DN700 | -30 ℃~90 ℃ | 188*59*49Mm semua | |
Rel suhu tinggi Sensor tri-penjepit | Rel suhu tinggi/Kecil | HS -HT | DN15 - DN100 | -30 ℃ ~160 ℃ | 318*59*85Mm semua |
| Rel suhu tinggi/ Tengah | HM -HT | DN50 - DN300 | -30 ℃ ~160 ℃ | 568*59*85Mm semua | |
| Rel suhu tinggi/ Besar sekali | EB-1 -HT | DN300 - DN700 | -30 ℃ ~160 ℃ | 188*59*49Mm semua |
